製造
制御盤製造の自動化
EPLANで設計したデータは、リタールの完全に自動化された機械とオートメーションソリューションにつながります。
カッティング
デジタルツインは、組み付けに必要な、DINレール、ケーブルクランプレール、ケーブルダクト、ケーブルダクトカバーなど、定尺から切り出す必要がある可変長コンポーネントを準備するためのすべての穴あけおよび切断データを提供します。
Your Benefit

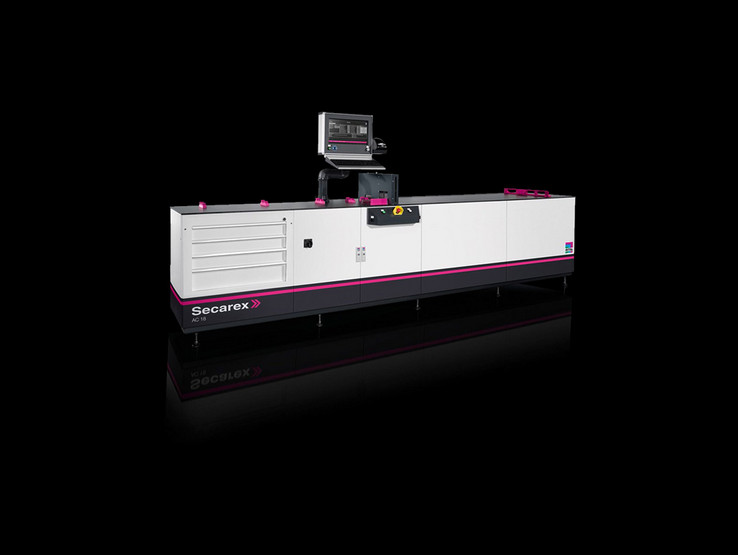

Secarex
- 高速、高精度、高信頼性の高性能加工機
- 手動切断に比べて、大幅な時間短縮を実現
- 標準品のサポートレールの場合は、テンプレートの変更が不要
- 廃棄物の最適化による材料費の削減
盤加工・組立
デジタルツインの穴あけおよびフライス加工データに基づいて、適合するエンクロージャーとフラットパーツの機械加工がCNCマシンによって自動的に実行されます。
Your Benefit

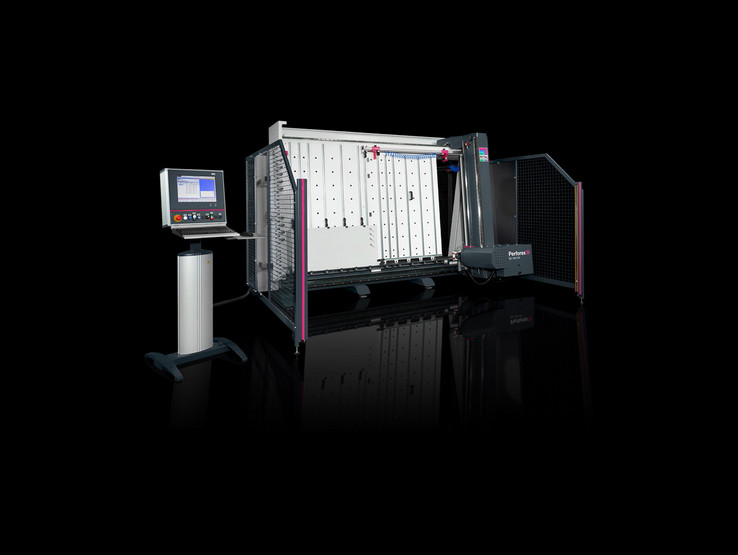

Perforex BC
- 鋼板製で8倍、ステンレス製で20倍の作業効率（手作業加工との比較）
- 年間約150台のエンクロージャーを製造する場合、Perforex BCは最短で約2.5年で元が取れます。
- すぐに利用できるプログラムされたワークショップ・オーダーは、再利用が可能で、コピーや修正も簡単
Your Benefit

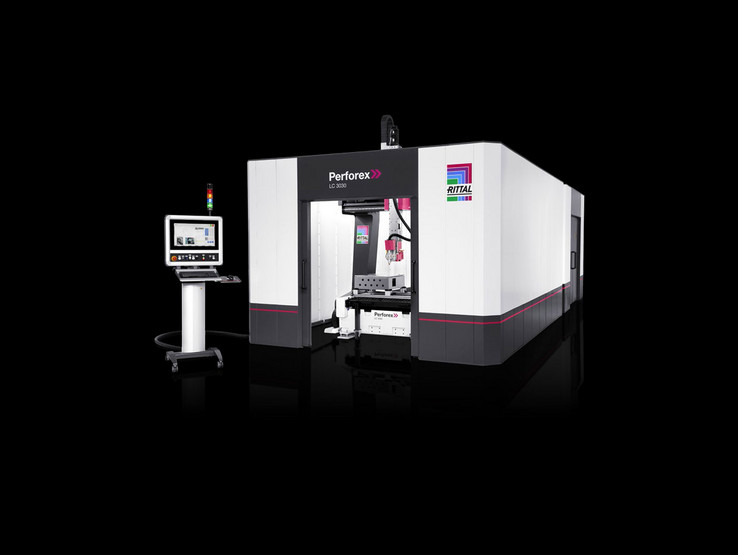

Perforex LC
- 切削速度が20倍向上（ステンレス製、パーフォレックスBC 比較時）
- 非接触・低振動加工により、工具の摩耗がなく、低騒音
- 3次元加工で工作物の再クランプが不要
- 短時間でスループットを高め、競争力を向上
配置
インストール作業に必要なすべての情報を含む2Dのレイアウトは、デバイスがデジタルツイン上のどこに配置されているかに基づいて生成されます。
Your Benefit
EPLAN eVIEW
- 制御盤の設計・製造どの段階においても、プロジェクトに関わるすべての人がデータを利用できます。
- インターネットブラウザを使用すれば時間や場所問わず、どこからでも変更箇所を確認し、それについてコメントすることができます。
- 異なるプロジェクトや、部署間、会社間でペーパーレスのコミュニケーションとコラボレーションを実現します。
Your Benefit

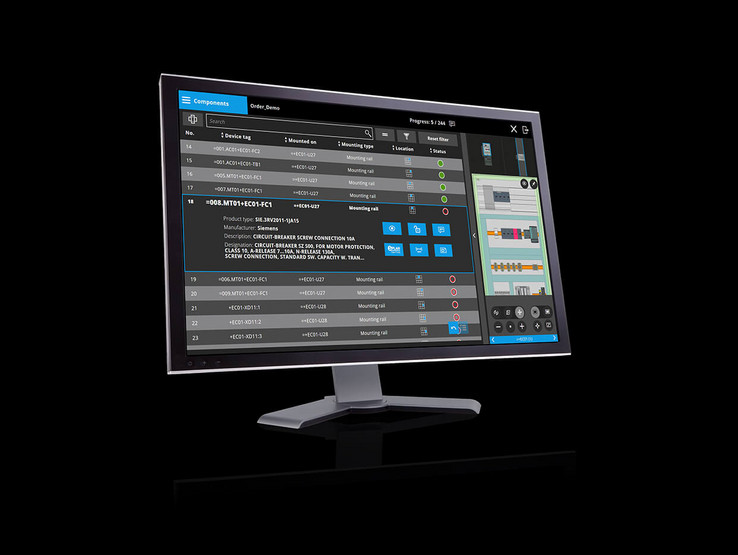

EPLAN Smart Mounting
- 制御盤の部品取り付け作業デジタル支援ツールです。
- 作業ステップごとに、3Dデータを使いどこに何をつけるかわかりやすいサポートを受けることができます。
- 作業の進捗状況を一目で確認することができます。
ラベル付け
デジタルツインからのデバイス・タグ・データはラベルプリンターに転送され、手動入力、並べ替え、または編集が不要になります。
Your Benefit

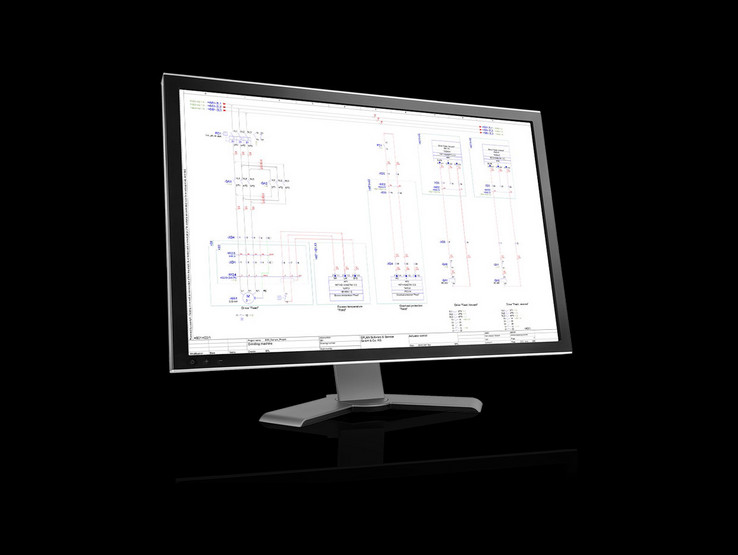

EPLAN Electric P8 Interface
- 標準化されたインターフェースを介して、部品メーカーのラベル印刷システムにデータを転送します。
- 手入力やコピペ、データの仕分けや加工はいりません。
配線取り回し
デジタルツインの成果物において特筆すべき点として、エンクロージャー内部の回路図から自動生成される電気接続の最適な取付け手順と、各接続に必要なケーブルの長さの決定が含まれます。
デジタルツインは、回路図から得られる、色、直径、材料の種類、およびワイヤエンドの準備などの仕様を組み合わせ、ワイヤまたはケーブルの手作業および完全自動アセンブリに必要なデータを備えています。 また、標準化されたインターフェースにより、このデータを直接提供して、完全に自動化されたワイヤ処理を実現できます。
Your Benefit

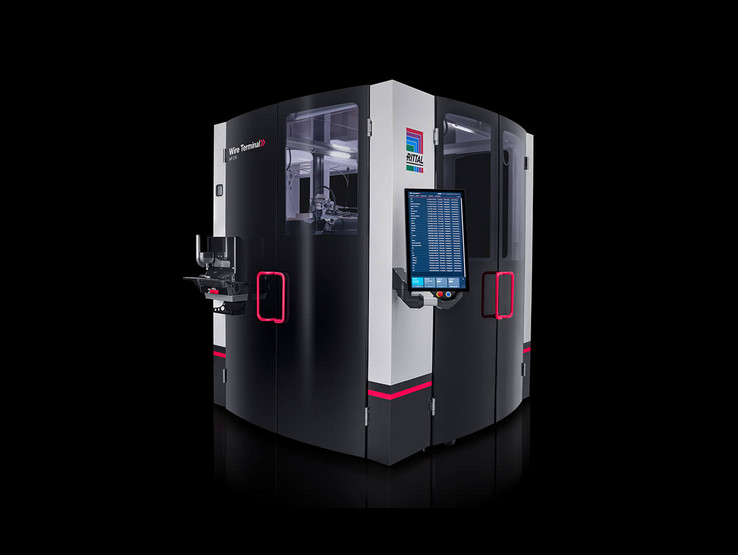

Wire Terminal WT
- 年間300台以上のエンクロージャーを製造する場合、最短で約2年半で元が取れます。
- 完全自動生産により、安定した最高品質を実現
- マガジンベースのワイヤーデリバリー
Your Benefit

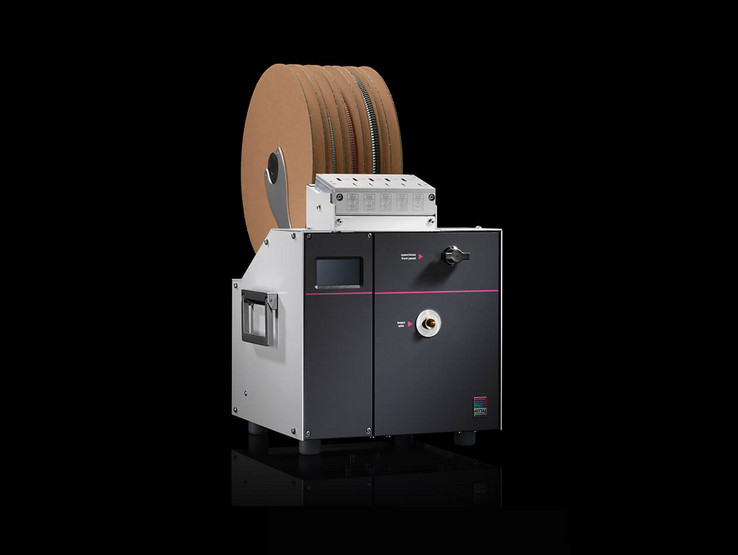

半自動機
- 定尺切断、ストリップ、圧着などのルーチンワークの効率化
- より迅速なプロセスと優れた繰り返し精度
配線
デジタルツインの配線情報を使用して、配線ルートと設置に必要な接続ポイントを視覚化します。これにより、回路図無しでも制御盤の配線することが可能になります。
Your Benefit

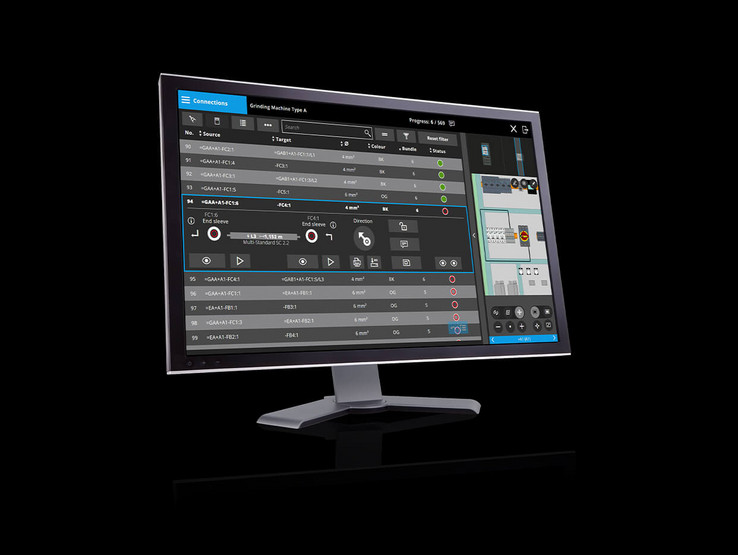

EPLAN Smart Wiring
- 100％デジタルベースで作業できます。
- アセンブリレイアウト、機器、接続、接続タイプ、配線経路がわかりやすく表示。
- 直前の変更にも柔軟に対応できます。プロジェクトの自動比較を実行し、変更箇所を指示します。
- ステータス情報により、作業者が交代してもどこまで進んでいるのか、どこから作業を進めるのかなど、作業の引継ぎが容易です。
テスト
ワイヤ、ケーブル、端子、およびデバイスの接続リストは、制御盤の試運転する前に潜在的な障害を特定するのに役立ちます。
Your Benefit

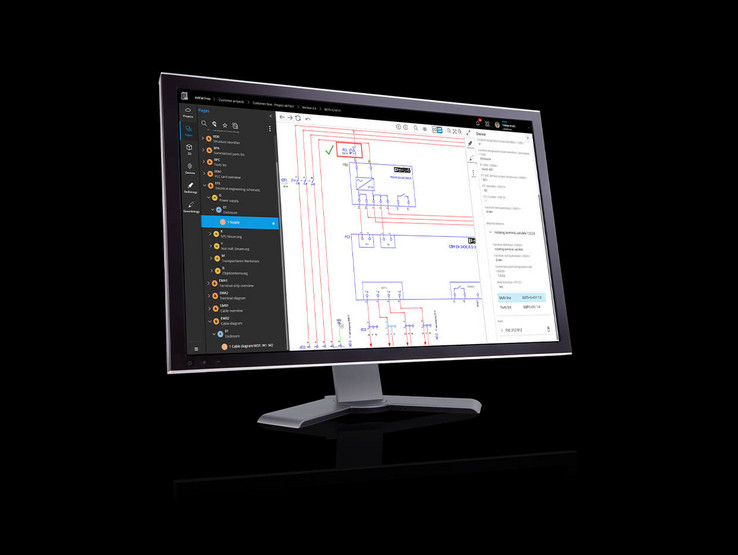

EPLAN eVIEW
- 制御盤の設計・製造どの段階においても、プロジェクトに関わるすべての人がデータを利用できます。
- インターネットブラウザを使用すれば時間や場所問わず、どこからでも変更箇所を確認し、それについてコメントすることができます。
- 異なるプロジェクトや、部署間、会社間でペーパーレスのコミュニケーションとコラボレーションを実現します。
Your Benefit
EPLAN Smart Mounting
- 制御盤の部品取り付け作業デジタル支援ツールです。
- 作業ステップごとに、3Dデータを使いどこに何をつけるかわかりやすいサポートを受けることができます。
- 作業の進捗状況を一目で確認することができます。
Your Benefit
EPLAN Smart Wiring
- 100％デジタルベースで作業できます。
- アセンブリレイアウト、機器、接続、接続タイプ、配線経路がわかりやすく表示。
- 直前の変更にも柔軟に対応できます。プロジェクトの自動比較を実行し、変更箇所を指示します。
- ステータス情報により、作業者が交代してもどこまで進んでいるのか、どこから作業を進めるのかなど、作業の引継ぎが容易です。
